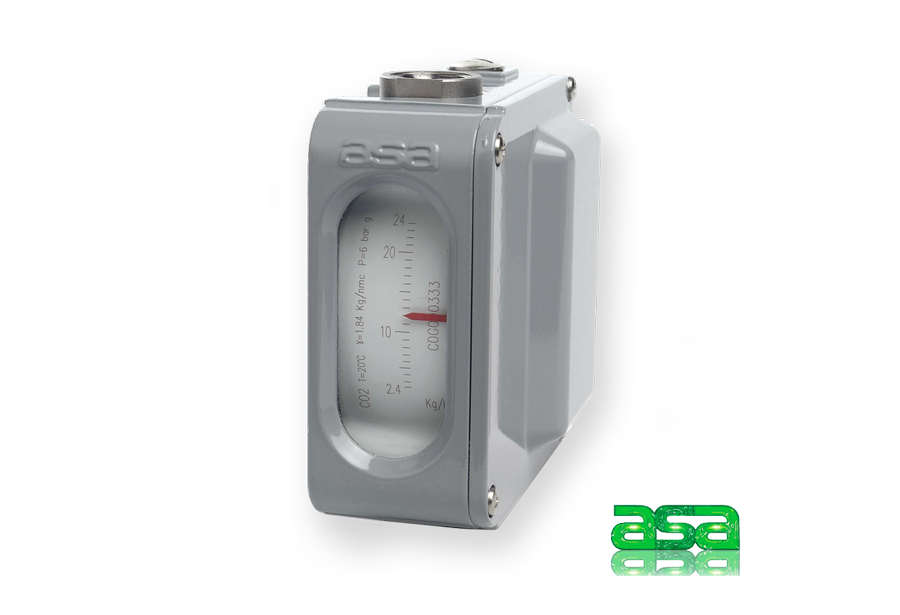

Rotametr stalowy ASAMETER Model L…38 _ 39 EX0-1
Opis produktu:
Rotametr stalowy ASAMETER Model L…38 _ 39 EX0-1 wykonany ze stali nierdzewnej jest zaprojektowane dla małych przepływów z dowolnym rodzajem gazu lub cieczy, również agresywnych, w ekstremalnych warunkach procesowych i środowiskowych (wysokie ciśnienia i / lub niskie lub wysokie temperatury).
Te Asametry są idealne do pomiaru przepływu, w którym bezpieczeństwo i niezawodność produktu są koniecznością i nie wymagają zasilania (tylko w standardowej wersji ze wskaźnikiem przepływu), co zapewnia bezkosztowy pomiar nawet w obszarach niebezpiecznych.
Mogą być zasilane tylko za pomocą wskaźnika przepływu lub razem z płytką mikroprocesora dla chwilowego, całkowitego i procentowego natężenia przepływu z sygnałem wyjściowym 4-20 mA, protokołem Hart (zasilanie: 24Vdc ± 10%) i interfejsem Profibus PA (na życzenie). Wszystko w technologii 2-przewodowej.
Asametry modelu L … 38 _ 39 są również dostępne w wykonaniu iskrobezpiecznym, certyfikowanym przez ATEX EEx ia IIC T6 strefa 0 i strefa 1 (na życzenie) i mogą być dostarczane w wykonaniu ognioodpornym Exd (patrz Model L 47 … 50).
Instalacja może być pionowa z przepływem w górę (wykonanie standardowe) lub na rurociągu poziomym (orientacja pozioma na żądanie).
Dostępne zakresy przepływu to:
Powietrze: min 1,6 nl / h maks. 5000 nl / h (T = 20 ° C P = 1013 mbar a)
Woda: min 0,1 l / h maks. 160 l / h
Standardowe połączenia są gwintowane 1/2 „Gas-F (na życzenie NPT) lub kołnierzowe PN16 DN15 UNI EN1092-1.
Na życzenie połączenia gwintowane 1/4 „NPT-F, kołnierzowe ANSI 150..2500; RJ; JIS; lub inne możliwe na życzenie, nawet połączenia kolankowe.
Maksymalna temperatura robocza w wersji standardowej wynosi 150 ° C, a w wersji do wysokotemperaturowej 300 ° C.
Standardowa ochrona obudowy Asameter wynosi IP65 (na żądanie IP67).
Materiałami konstrukcyjnymi są stal nierdzewna 316L do rurki pomiarowej, połączenia i wszystkie zwilżone części w kontakcie z płynem procesowym (na życzenie inne materiały, na przykład Hastelloy, Monel i Titanium).
Obudowa zewnętrzna wykonana jest z odlewu aluminiowego, powlekana poliestrem lub dostępna w wersji ze stali nierdzewnej 316L (na życzenie).

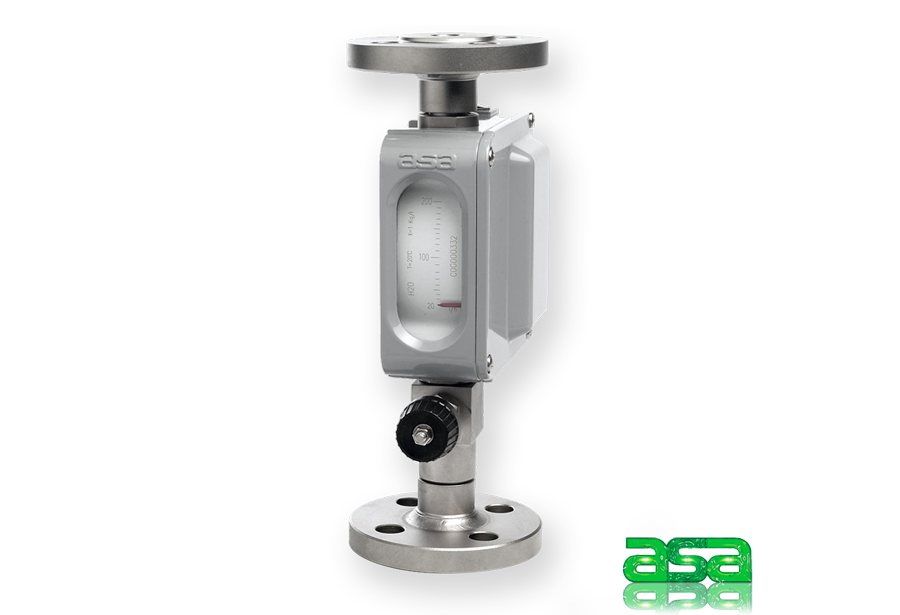

– Zawór iglicowy wykonany w całości ze stali nierdzewnej 316L
– 1 lub 2 alarmy przepływu (bistabilny indukcyjny typ Namur, certyfikowany dla sklasyfikowanych obszarów ATEX-CENELEC EEX ia IIC T6) lub 1-2 typu alarmy PNP z przekaźnikiem
– Podajnik dla przełączników indukcyjnych dostępny również w wersji bezpiecznej
– Regulator różnicy ciśnień model R880 dla przepływów do 3 nm3 / h (odpowiednik powietrza), gdy sprzężony z L Asameter utrzymuje stały przepływ w obecności zmiennego ciśnienia w dół lub w górę.
Jest dostępny z gwintowanymi złączami ¼ „gas-F lub NPT f.
Standardowa różnica ciśnień na zaworze regulacyjnym wynosi 5 mt H2O lub 12 mt H2O na życzenie. Materiały produkcyjne to mosiądz (membrana i żaluzja w buna) lub stal nierdzewna 316L (z membraną z PTFE i żaluzją ze stali nierdzewnej 316L).
