Rotametr DFM M335 M350
Opis produktu:
Rotametry M335 i M350 wykorzystują zjawisko sedymentacji ciał stałych w cieczy. Pływak wykonany z PVDF w nieruchomej cieczy zaczyna opadać pod wpływem działania siły grawitacji. W momencie gdy pojawi się przepływ, na pływak zaczyna działać dodatkowa siła o przeciwnym zwrocie do siły grawitacji (siła wyporu).
Gdy obie siły – czyli grawitacji i wyporu – zrównoważą się, wówczas pływak pozostanie nieruchomy. Zmienny przekrój kanału pozwala zmieniać punkt równowagi sił w zależności od przepływu, natomiast naniesiona podziałka na transparentnej rurze pozwala na odczytanie aktualnego przepływu.
Odczyt dokonuje się za pomocą górnej krawędzi pływaka.

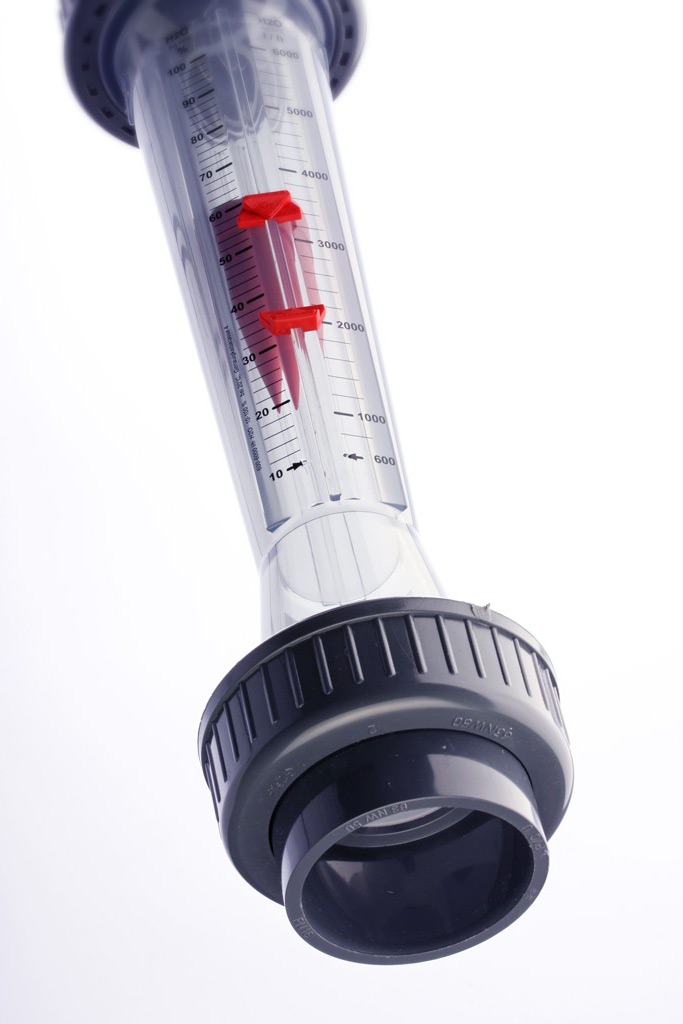

Na podziałce przepływomierza znajduje się standardowa podziałka, skala % oraz dwa regulowane wskaźniki (mogą oznaczać np. dopuszczalny maksymalny przepływ, albo minimalny).
– Odporne na zjawisko korozji
– Łatwe w montaż/demontażu

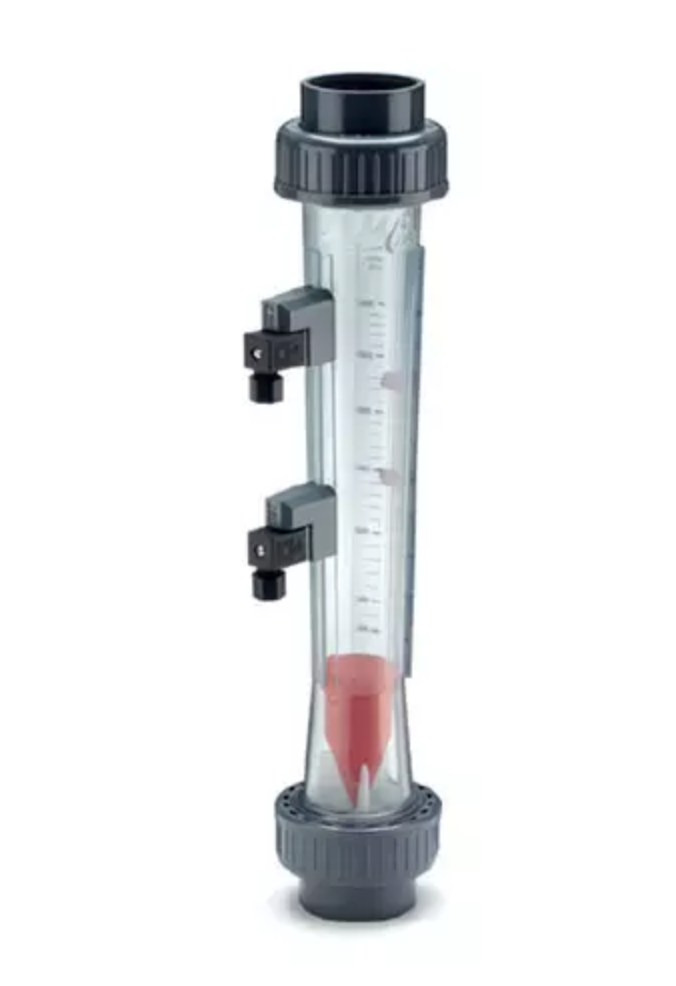

– Uchwyt na dodatkowe akcesoria (magnetyczne czujniki krańcowe lub wskaźnik przepływu 4..20mA)
– Zakres pomiarowy od 50 do 60000 l/h
– Opcjonalne skale specjalne do określonych przez użytkownika cieczy lub gazów
| Typ | Rotametr tworzywowy M335 M350 |
|---|---|

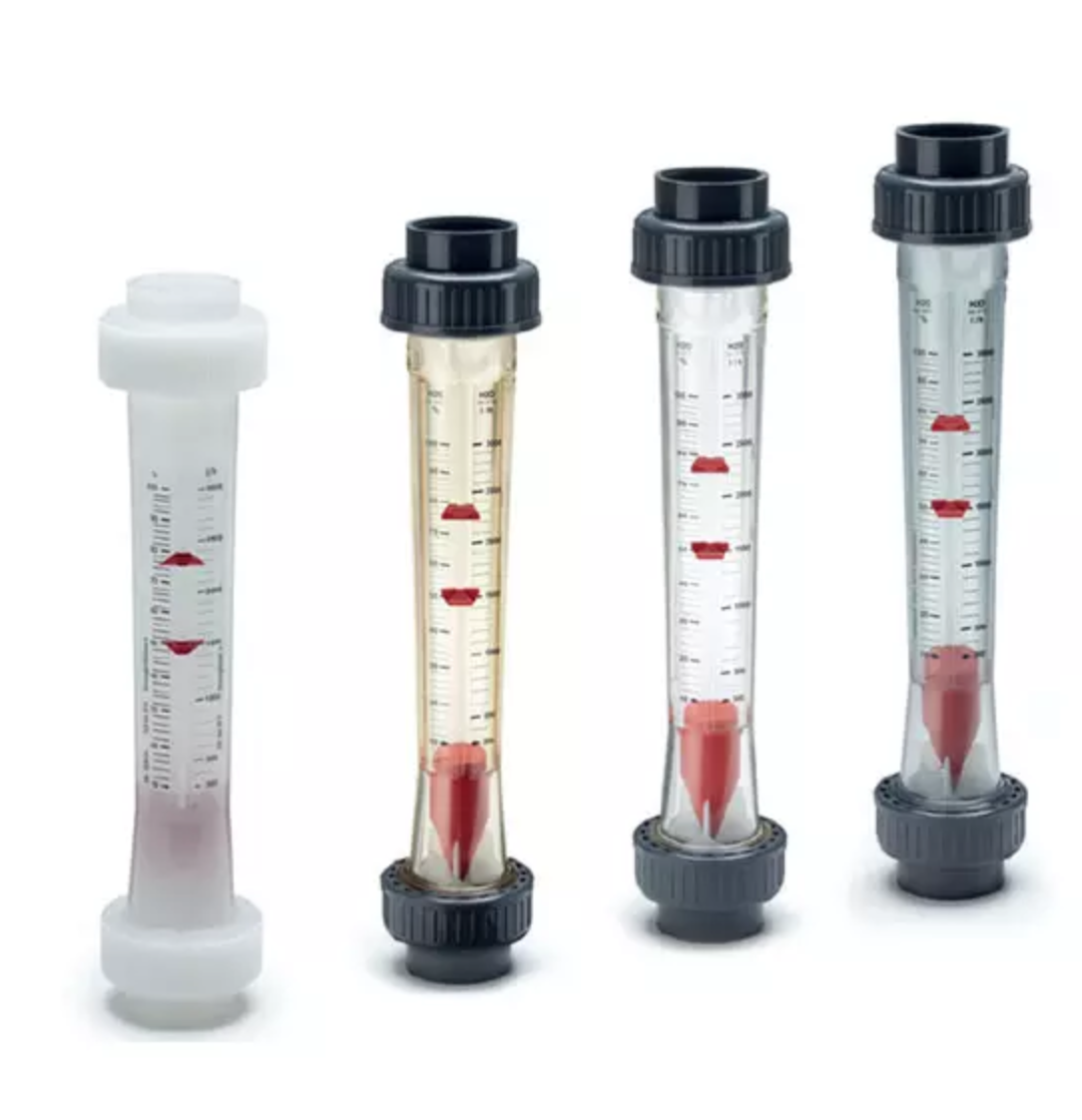

| Materiał korpusu | PVC-U, PSU, PA, PVDF |
| Rozmiar | d16 do d75 |
| Uszczelnienie | EPDM, FKM (Viton, FPM) |
| Materiał przyłączy | PVC-U, PP, PE, PVDF, GG25, AISI304, AISI316 |
| Pływak | PVDF (opcjonalnie z wbudowanym magnesem) |
| Zakres przepływów | 50 - 60000 l/h |

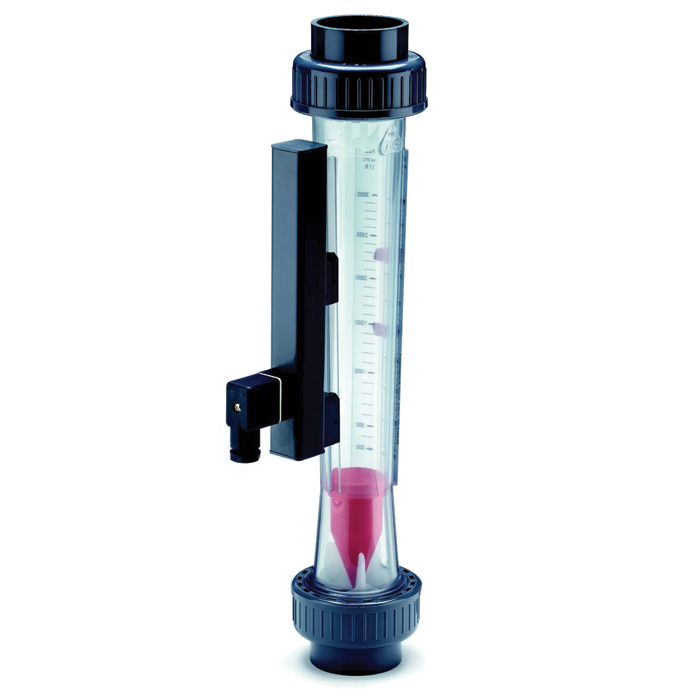

| Opcje pomiarowe | Czujnik przepływu Z 60 4 - 20 mA |
| Czujniki krańcowe | Z40 min Z42 max |
